Autoconsumo fotovoltaico: cómo diseñar una instalación eficiente, segura y adaptada a tu tejado

Por

agosto 15, 2025

394

Introducción

Hablar hoy de autoconsumo fotovoltaico es hablar de independencia energética, de ahorro en la factura de la luz y de una apuesta clara por un modelo más sostenible. La tecnología fotovoltaica se ha popularizado hasta el punto de que ya no es raro ver tejados cubiertos de paneles solares en viviendas, comunidades y empresas. Sin embargo, para que una instalación funcione de manera eficiente y segura no basta con colocar módulos y esperar a que el sol haga el resto.

Un sistema de autoconsumo es un conjunto de piezas que deben trabajar en armonía: los paneles solares, el inversor, la estructura de soporte, las protecciones eléctricas y, en muchos casos, un sistema de almacenamiento en baterías. Cada una de estas partes tiene un papel fundamental y, si una falla o se dimensiona mal, todo el rendimiento se resiente. En esta entrada vamos a recorrer todos esos elementos, deteniéndonos especialmente en el papel del inversor, en cómo gestionar diferentes orientaciones de tejado y en por qué las protecciones fotovoltaicas requieren un diseño específico.

De qué se compone un sistema de autoconsumo fotovoltaico

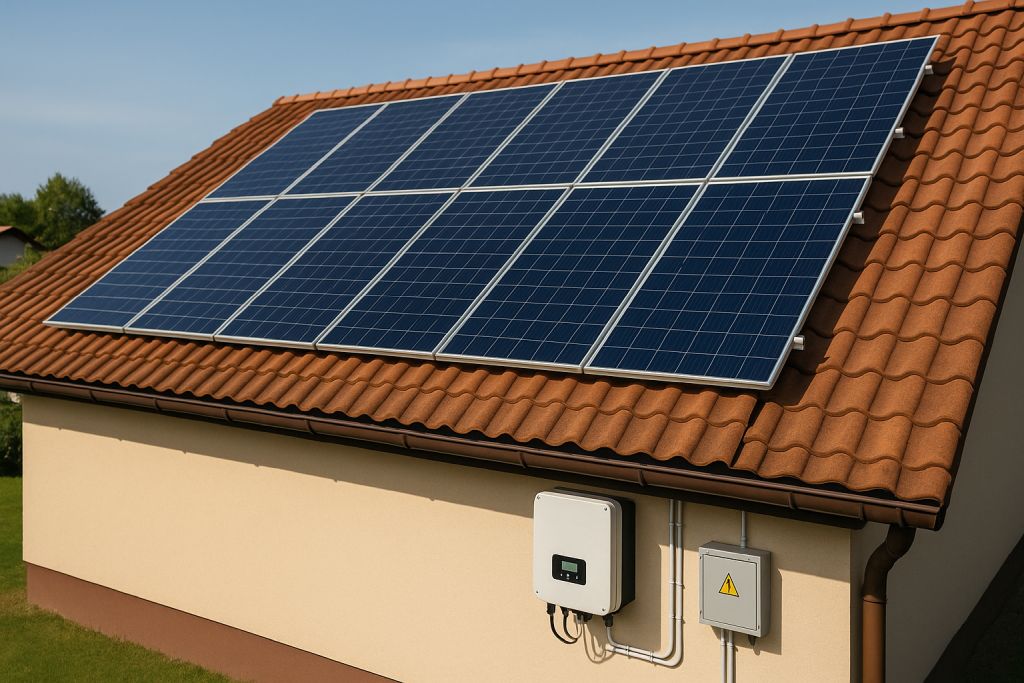

La base de todo está en el generador fotovoltaico, es decir, el conjunto de paneles solares que captan la radiación solar y la convierten en electricidad en corriente continua (CC). Esa corriente no es directamente utilizable por la mayoría de nuestros electrodomésticos, así que necesita pasar por un inversor, que la transforma en corriente alterna (CA), la misma que suministra la red eléctrica.

Los paneles se montan sobre una estructura de soporte que les da inclinación y orientación adecuadas. El sistema se completa con un cuadro de protecciones eléctricas, encargado de salvaguardar tanto los equipos como a las personas frente a fallos o sobrecargas, y con un sistema de monitorización, que nos permite saber en tiempo real cuánta energía producimos y consumimos. Si el diseño lo incluye, también habrá baterías para almacenar el excedente y usarlo más tarde.

Aunque todos estos elementos son importantes, hay uno que actúa como cerebro del sistema y que condiciona tanto la eficiencia como la seguridad: el inversor.

El inversor fotovoltaico: mucho más que un convertidor de corriente

El inversor es, en cierto modo, el corazón y el cerebro del autoconsumo fotovoltaico. Sin él, la electricidad que producen los paneles no serviría para alimentar nuestros dispositivos. Su misión principal es convertir la corriente continua que generan los paneles en corriente alterna apta para el consumo y sincronizada con la red eléctrica. Pero su función va mucho más allá de un simple cambio de formato.

Un buen inversor es capaz de exprimir al máximo la producción solar gracias al seguimiento del punto de máxima potencia (MPPT), un algoritmo que analiza constantemente cómo están trabajando los paneles y ajusta el punto de operación para obtener la mayor producción posible en cada momento. También es el responsable de detectar problemas en la red y desconectarse automáticamente si se produce un corte, evitando así inyectar energía en una línea que podría estar siendo reparada (lo que se conoce como protección anti-isla). Y, además, nos informa en tiempo real, a través de una pantalla o de una aplicación, de cuánta energía estamos produciendo, consumiendo e, incluso, almacenando.

Existen varios tipos de inversores:

De conexión a red, ideales para instalaciones sin baterías y con compensación de excedentes.
Híbridos, que además permiten gestionar almacenamiento en baterías.
Microinversores, instalados directamente en cada panel o en pequeños grupos, que optimizan la producción individualmente.
Para sistemas aislados, pensados para lugares sin conexión a la red, combinados con baterías y, a menudo, con generadores auxiliares.

La elección del tipo de inversor depende de las necesidades energéticas, del diseño del tejado y de si se quiere o no incorporar almacenamiento.

Cuando tu tejado no mira todo al mismo sitio

Uno de los errores más comunes al diseñar un sistema de autoconsumo fotovoltaico es no tener en cuenta que no todos los tejados tienen la misma orientación ni reciben el sol de la misma forma. Si conectamos paneles con orientaciones diferentes (por ejemplo, unos mirando al este y otros al oeste) en la misma cadena eléctrica, toda la serie se verá limitada por el grupo que menos produce. Es como si en una carrera los corredores estuvieran atados entre sí: todos irán al ritmo del más lento.

La razón es sencilla: en una conexión en serie, todos los paneles comparten la misma corriente, y si uno produce menos, arrastra a los demás. Esto se traduce en pérdidas de energía que pueden ser importantes.

Para evitarlo, hay varias soluciones:

Inversores con varios MPPT: cada grupo de paneles con distinta orientación trabaja de forma independiente.
Microinversores: cada panel se gestiona individualmente, sin depender del resto.
Optimizadores de potencia: dispositivos que regulan la tensión y la corriente de cada panel para que el conjunto pueda rendir al máximo.

Elegir la disposición correcta según la orientación del tejado es clave para no desperdiciar ni un solo vatio de energía solar.

Protecciones: la seguridad que muchos pasan por alto

En un sistema eléctrico conectado a la red, un cortocircuito suele provocar corrientes muy elevadas que hacen saltar las protecciones en milisegundos. Pero en un campo fotovoltaico las reglas son diferentes: la corriente máxima que puede dar un panel está limitada y es mucho más baja de lo que la mayoría imagina. Esto significa que un magnetotérmico convencional no siempre actúa como debería en caso de cortocircuito en corriente continua.

Por eso, en autoconsumo fotovoltaico se utilizan protecciones específicas para CC:

Fusibles fotovoltaicos, calibrados a la corriente de cortocircuito que pueden entregar los paneles.
Seccionadores bajo carga, para aislar cadenas de paneles de forma segura durante el mantenimiento.
Protecciones contra sobretensiones (SPD), que protegen los equipos de picos de tensión provocados por rayos o maniobras en la red.
Y, en la parte de corriente alterna, magnetotérmicos y SPD adaptados a la normativa.

Cuando hay varios strings en paralelo, estas protecciones son aún más importantes, ya que un fallo en uno puede recibir corriente de los demás, agravando el problema.

Conclusiones

El éxito de una instalación de autoconsumo fotovoltaico no se mide solo por la cantidad de paneles que tenga, sino por la calidad del diseño y la integración de todos sus elementos. Un inversor bien elegido, que se adapte a la configuración del tejado y a las necesidades energéticas, puede marcar la diferencia en la producción. Separar correctamente las orientaciones, ya sea con varios MPPT, microinversores o optimizadores, evita pérdidas innecesarias. Y unas protecciones bien dimensionadas y específicas para fotovoltaica garantizan la seguridad y la durabilidad de toda la instalación.

En definitiva, el autoconsumo fotovoltaico es una inversión que puede ofrecer grandes beneficios, pero solo si se diseña con criterio técnico y pensando a largo plazo. El sol pone la energía, pero el diseño pone la eficiencia.

Caso Práctico

Tengo un tejado a cuatro aguas. Quiero poner paneles en los tejados Este, Oeste y Sur. Me caben 6 paneles estándar en cada uno de ellos. Tengo en casa un sistema trifásico y 10 KW de potencia contratada.

¡Perfecto! Con 3 faldones (Este, Oeste y Sur), sistema trifásico y 10 kW contratados, se propone un diseño de autoconsumo robusto, seguro y preparado para crecer. Asumo módulos “estándar” de ~450 W (72/144 medias celdas), aunque puedes cambiar la marca manteniendo las cifras.

Diseño técnico recomendado

Campo fotovoltaico

Configuración de paneles: 18 módulos (6 por faldón) × 450 W ≈ 8,1 kWp DC.
- Sur: 6 en serie (string S-6S).
- Este: 6 en serie (string E-6S).
- Oeste: 6 en serie (string O-6S).
Valores típicos por string (módulo de 450 W):
- Vmp ≈ 41 V → 6S ≈ 246 V a MPP.
- Voc ≈ 50 V → 6S ≈ 300 V (revisa a -10 °C para margen: < 350 V, muy por debajo de 1.000 V).
- Isc ≈ 11 A (un solo string por MPPT → sin fusibles de string).

Inversor

Opción A — String trifásico con 3 MPPT (recomendada):

Potencia AC: 10 kW trifásico (400 V).
MPPT: 3 independientes (uno por orientación: E, S y O).
Ventajas: máxima eficiencia por orientación, menos electrónica en cubierta, coste contenido, compatible con vertido cero.
Nota: si el equipo tiene 2 MPPT, es posible compartir un MPPT para Este y Oeste (dos entradas en paralelo si lo permite), pero el ideal son 3 MPPT.

Opción B — Microinversores trifásicos / optimizadores (alternativa):

Microinversores trifásicos (p. ej., 3–5 módulos por micro) o optimizadores por módulo con un inversor central.
Ventajas: toleran sombras parciales, monitoring por módulo.
Inconvenientes: mayor coste y electrónica en cubierta.

Para 10 kW contratados, 8,1 kWp DC a 10 kW AC es una pareja muy equilibrada. No habrá clipping relevante y el inversor trabajará con buen rendimiento.

Esquema eléctrico (resumen)

DC (unifilar):
- String E-6S → MPPT-1 (inversor).
- String S-6S → MPPT-2.
- String O-6S → MPPT-3.
- Seccionamiento DC integrado en inversor + par de descargadores de sobretensión (DPS Tipo II DC) cerca del inversor.
- Sin fusibles de string (sólo 1 string por MPPT; si algún día pones 2 en paralelo, entonces sí fusibles y cajas de string).
AC (trifásico 400 V):
- Inversor → magnetotérmico 3P 25 A (In ≈ 14,5 A a 10 kW; 25 A da margen térmico).
- DPS Tipo II AC en cuadro general.
- Interruptor diferencial: tipo A (o B si el fabricante del inversor lo exige).
- Medidor de red / pinzas de corriente (CTs) del fabricante para limitación de vertido y monitorización (útil si tu distribuidora exige vertido cero o si quieres autoconsumo sin excedentes).
- Conexión aguas abajo del contador, en el cuadro principal de la vivienda.

Cables y canalizaciones

DC: 4–6 mm² por polaridad (según distancia y canalización). Objetivo ΔV < 1,5 %.
AC: 5G6 mm² (L1-L2-L3-N-PE) desde inversor a cuadro (ajustar por distancia; objetivo ΔV < 1 %).
Puesta a tierra: estructura y marcos de módulos unidos a PE; continuidad y tornillería inox; picas si la resistencia de tierra lo requiere.

Estructuras y montaje

Cubierta a cuatro aguas:
- Sur: inclinación ideal 20–30°.
- Este/Oeste: misma inclinación; mejora el reparto horario (picos suavizados y más producción mañanas/tardes).
- Anclajes: específicos para teja (ganchos inox) o sistema compatible con tu cobertura; cálculo de viento según zona; pasamuros estanco; separación de cables del plano de cubierta y radios de curvatura correctos.
- Pasillos de mantenimiento en cumbrera y limahoyas; distancia a bordes según manual del fabricante.

Producción estimada y reparto

(Con datos típicos de España y muy favorables en Canarias; estimación de primer trazo. Ajustar después con simulación PVSyst o PVSol con coordenadas exactas y sombras reales.)*

Sur (2,7 kWp): 1.700–1.900 kWh/kWp·año → 4.6–5.1 MWh/año.
Este (2,7 kWp): 1.450–1.650 kWh/kWp·año → 3.9–4.5 MWh/año.
Oeste (2,7 kWp): 1.450–1.650 kWh/kWp·año → 3.9–4.5 MWh/año.

Total anual esperado: 12.5–14.1 MWh/año.
Este/Ese/Oeste recortan el pico del mediodía y aumentan autoconsumo directo (menos excedentes y más ahorro).

Protecciones y normativa (pistas de proyecto)

DPS Tipo II en DC y AC (coordinados con cabecera).
Seccionadores accesibles y rotulados; identificación de strings.
ITC-BT-40 e ITC-BT-23 (REBT) y guía de baja tensión para fotovoltaica; cumplir UNE-EN 62446-1 (documentación y pruebas) y UNE-HD 60364-7-712 (particularidades FV).
Boletín (CIE) y, si procede, memoria técnica o proyecto según potencia/CC.AA.
Legalización autoconsumo con o sin excedentes según el RD 244/2019 (compensación simplificada si quieres vender excedentes).

Materiales (Bill of Materials orientativo)

18 módulos ~450 W con ficha CE, IEC 61215/61730.
1 inversor trifásico 10 kW con 3 MPPT (o microinversores/optimizadores si prefieres).
Medidor/CTs del fabricante del inversor.
Estructuras para teja en 3 faldones (inox/Al).
Cableado DC 4–6 mm², MC4 originales, prensaestopas estancos.
Canalizaciones (bandeja/tubo) y pasamuros estancos.
Cuadro DC (si no integra) con seccionamiento y DPS II.
Cuadro AC con magnetotérmico 3P 25 A, DPS II, diferencial tipo A/B según fabricante.
Toma de tierra y accesorios de puesta a tierra.
Rotulación y documentación (planos, esquemas, protocolos de prueba).

Puesta en marcha y pruebas

Verificación de polaridades, aislamiento y continuidad de PE.
Tensión de circuito abierto de cada string y corriente de cortocircuito (comparativa con ficha técnica).
Comisionado del inversor: país, red, potencia máx., export-limit, monitorización.
Registro en app/portal para seguimiento (rendimiento por MPPT: verás las tres orientaciones).

Configuración técnica

Inversor: híbrido trifásico 10 kW, 3 MPPT (uno por cada orientación), preparado para batería HV (rango típico 200–600 V).
Batería: módulos HV con BMS integrado del fabricante del inversor (DoD útil ≈ 90 %, RTE ≈ 92 %), ampliable en escalones.
Modo: autoconsumo con limitación de vertido y time-of-use opcional.
Protecciones adicionales:
- Seccionador DC de batería (≥ 600 Vdc).
- Portafusibles/MCB DC según fabricante.
- DPS Tipo II en bus DC de batería si lo prescribe la guía del fabricante / longitud de cable (recomendado).

Presupuesto llave en mano (IGIC incluido)

Rangos realistas en Canarias 2025; incluyen suministro, instalación y legalización. (Si quieres respaldo ante corte de red, añade “backup box”: +600–1.000 €).

Opción	Sistema FV 8,1 kWp + Híbrido	Batería útil	Total aproximado
A	Base FV + híbrido (sin batería)	—	≈ 13.200 €
B	Base FV + híbrido	10 kWh	≈ 19.700 €
C	Base FV + híbrido	15 kWh	≈ 22.200 €
D	Base FV + híbrido	20 kWh	≈ 24.700 €

Referencias intermedias: batería 10 kWh +6.5 k€; 15 kWh +9.0 k€; 20 kWh +11.5 k€. El híbrido cuesta ~700 € más que un inversor string estándar. (Las cifras ya están con IGIC).

Ahorro anual y retorno con batería

Supuestos para tu caso (misma producción estimada 13.0 MWh/año; compensación por excedentes 0,05 €/kWh):

Sin batería: 60 % de autoconsumo.
Con batería 10 kWh: ≈ 78 % de autoconsumo.
Con batería 15 kWh: ≈ 85 % de autoconsumo.
Con batería 20 kWh: ≈ 88 % de autoconsumo.
(Estos valores ya contemplan eficiencia de ciclo ~92 % y gestión diaria).

Ahorro anual (según precio de energía)

Precio energía	Sin batería	Bat. 10 kWh	Bat. 15 kWh	Bat. 20 kWh
0,20 €/kWh	1.820 €	2.171 €	2.307 €	2.366 €
0,24 €/kWh	2.132 €	2.577 €	2.750 €	2.824 €
0,28 €/kWh	2.444 €	2.982 €	3.192 €	3.281 €

Payback simple (llave en mano, IGIC incl.)

Precio energía	Sin batería (12,5 k€ ref.)	Bat. 10 kWh (19,7 k€)	Bat. 15 kWh (22,2 k€)	Bat. 20 kWh (24,7 k€)
0,20 €/kWh	~6,9 años	~9,1	~9,6	~10,4
0,24 €/kWh	~5,9 años	~7,6	~8,1	~8,7
0,28 €/kWh	~5,1 años	~6,6	~7,0	~7,5

Lectura rápida: la batería sube el % de autoconsumo y la independencia, pero alarga el retorno 1,5–3 años frente a FV sin batería. Económicamente, 10–15 kWh suele dar el mejor equilibrio en viviendas con 8–10 kW de potencia contratada.

Dimensionado práctico de la batería

10 kWh: cubre la mayor parte del consumo nocturno típico (iluminación, frío, electrónica, ACS con horario).
15 kWh: adecuado si hay cargas nocturnas mayores (climatización, ACS eléctrico intensivo, vehículo eléctrico ocasional).
20 kWh: si pretendes >85–90 % de autosuficiencia anual o si recargas VE por la noche con cierta frecuencia.

Reglas útiles:

Tamaño batería ≈ 0,5–1,0 × tu consumo nocturno medio.
Si vas a cargar un VE en horario nocturno, suma 5–10 kWh a la estimación.

BOM (resumen actualizado)

18 módulos ~450 W, IEC 61215/61730.
Inversor híbrido trifásico 10 kW, 3 MPPT + medidor/CTs.
Batería HV 10/15/20 kWh (módulos + BMS + bastidor).
Protecciones:
- DC generador: seccionador + DPS II (≥ 600 Vdc).
- DC batería: seccionador + MCB/portafusibles DC y DPS II (si aplica).
- AC: MT 3P 25 A, DPS II AC, ID tipo A/B según fabricante.
Estructuras, cableado DC/AC, rotulación y puesta a tierra.
